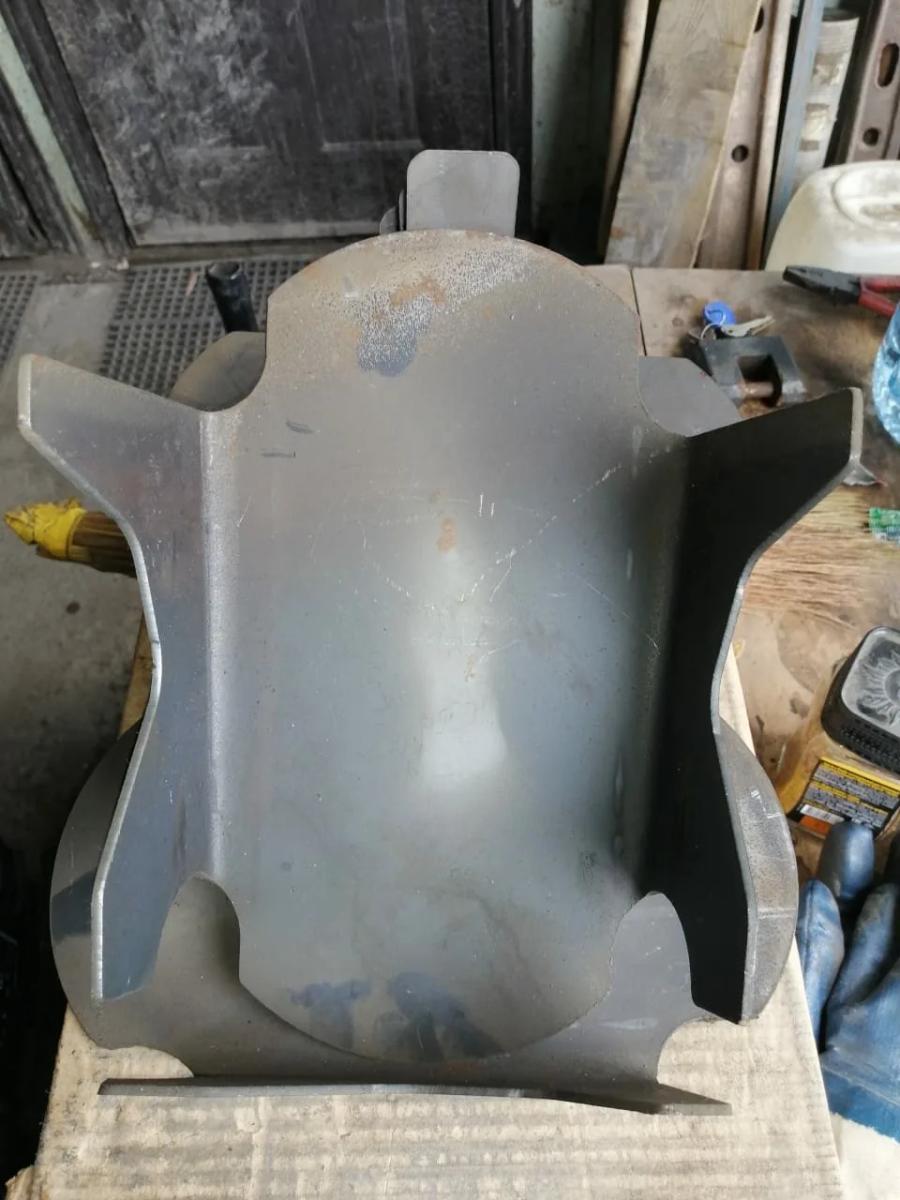

Прокладка М1698.02.100 (четырех усая) - новая

4-х «лепестковая» или «усая» сменная прокладка чертежный номер М 1698.02.100, также именуемая — «Краб». Относится к износостойким деталям модернизации по проекту М 1698 ПКБ ЦВ. Во время деповского ремонта разрешен монтаж прокладок с износом поверхности до 2мм. Во время осуществления капитального ремонта запрещена установка бывших в употреблении износостойких элементов.
Чертеж: М1698.02.100сб. Вес, кг: 3,2.
Размер: Д*Ш*В 288*172*93
Порядок фиксации на боковую раму: 1. Годную к установке прокладку плотно прижать к опорной поверхности рамы с помощью специального оборудования 2. Длинные «лепестки» загнуть вставить в специальные технологические проемы. 3.Маленькие «лепестки» заминают по корпусу боковой рамы 4. Проверить на отсутствие излишнего движения прокладки относительно рамы (поперечное до 5 мм, продольное до 10 мм).
